Listrik statis ( PETIR )


Pada saat hujan turun, pernahkah kamu melihat petir? Petir adalah peristiwa alam yang sangat berbahaya dan ditakuti semua orang, karena petir menimbulkan kilatan cahaya yang diikuti dengan suara dahsyat di udara. Apabila seseorang tersambar petir, maka tubuh orang tersebut akan terbakar. Akibat berbahayanya petir, maka gedung-gedung bertingkat yang cukup tinggi dilengkapi dengan penangkal petir. Apa yang menyebabkan terjadinya petir? Mengapa gedung-gedung bertingkat yang tinggi dilengkapi dengan penangkal petir? Temukan jawabannya dengan mempelajari materi ini.



A.     Susunan Atom
Thales Militus, seorang ilmuwan Yunani, menemukan gejala listrik yang diperoleh dengan menggosok batu ambar, yang dalam bahasa Yunani disebut elektron.
Setelah digosok ternyata batu ambar tersebut dapat menarik benda-benda kecil yang berada di dekatnya. Sifat seperti ini dalam ilmu listrik disebut elektrifikasi. Listrik yang terjadi pada batu ambar yang digosok disebut listrik statis yaitu listrik yang tidak mengalir.

Teori Atom
Suatu zat terdiri atas partikel-partikel kecil yang disebut atom. Atom berasal dari kata atomos, yang artinya tidak dapat dibagi-bagi lagi. Tetapi, dalam perkembangannya ternyata atom ini masih dapat diuraikan lagi.

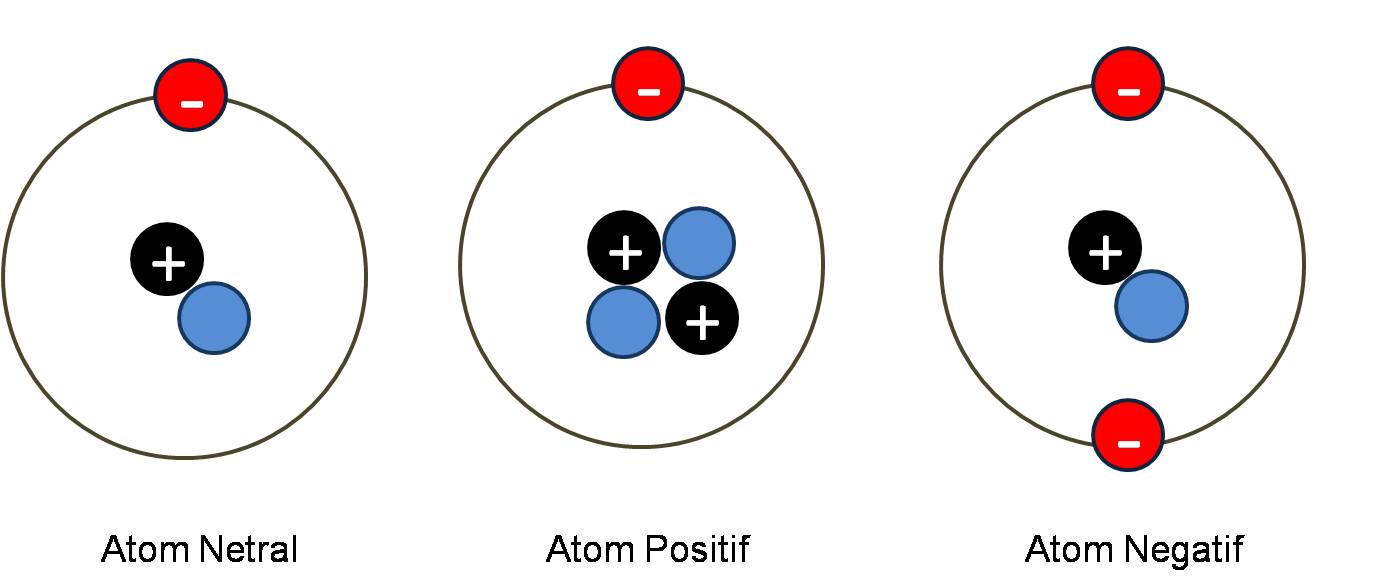

Atom terdiri atas dua bagian, yaitu inti atom dan kulit atom. Inti atom bermuatan positif, sedangkan kulit atom terdiri atas partikel-partikel bermuatan negatif yang disebut elektron.
Inti atom tersusun dari dua macam partikel, yaitu proton yang bermuatan positif dan netron yang tidak bermuatan(netral).
Suatu atom dikatakan netral apabila di dalam intinya terdapat muatan positif(proton) yang jumlahnya sama dengan muatan negatif (elektron) pada kulitnya.
Suatu atom dikatakan bermuatan positif apabila jumlah muatan positif(proton) pada inti lebih banyak daripada muatan negatif(elektron) pada kulit atom yang mengelilinginya.
Suatu atom dikatakan bermuatan negatif apabila jumlah muatan positif(proton) pada inti lebih sedikit daripada jumlah muatan negatif(elektron) pada kulit atom.
Atom yang paling sederhana adalah atom hidrogen yang hanya tersusun atas 1 proton dan 1 elektron. Karena jumlah proton dan elektronnya sama, maka atom hidrogen dikatakan sebagai atom netral.
Atom helium terdiri atas 2 proton, 2 netron dan 2 elektron. Karena jumlah proton dan jumlah elektronnya sama, maka atom helium juga dikatakan sebagai atom netral.

B.     Muatan Listrik
Menurut Benyamin Franklin, ada dua muatan lisrik :
1.      Muatan listrik positif
2.      Muatan listrik negatif

Sifat Muatan Lisrik
  1. Dua muatan yang sejenis apabila didekatkan maka akan tolak menolak
  2. Dua muatan yang tidak sejenis apabila didekatkan maka akan tarik menarik


C.     Interaksi Benda Bermuatan Listrik
1.      Ketika penggaris plastik digosok dengan kain wool, maka elektron-elektron dari kain wool berpindah ke penggaris plastik, sehingga penggaris plastik tersebut bermuatan listrik negatif.

2.      Ketika ebonit digosok dengan kain wool, maka elektron-elektron dari kain wool berpindah ke ebonit, sehingga ebonit tersebut bermuatan listrik negatif.
3.      Ketika batang kaca digosok dengan kain sutera, elektron-elektron pada batang kaca tersebut berpindah ke kain sutera, sehingga batang kaca bermuatan positif

D.     Hukum Coulomb
Pada tahun 1785, Charles Agustin Coulomb menemukan hukum dasar tentang gaya listrik antara dua partikel yang bermuatan.
Hasil penelitiannya dikenal dengan Hukum coulomb, yang berbunyi :
“Besarnya gaya tarik menarik atau tolak menolak antara dua benda bermuatan listrik sebanding dengan besar muatan masing-masing dan berbanding terbalik dengan kuadrat jarak antara kedua benda”.
Secara matematis Hukum Newton dituliskan :
Keterangan :
F                    = Gaya tarik/tolak dua buah muatan (N)
k                     = Konstanta (9.109 N.m2/C2)
Q1, Q2            = muatan listrik (C)
r                     = jarak antara dua muatan (m)

E.      Induksi Listrik
Induksi listrik adalah peristiwa pemisahan muatan pada suatu benda karena pada benda tersebut didekati benda lain yang bermuatan listrik.
Contoh :
Benda netral didekati benda bermuatan negatif, maka muatan-muatan negatif benda netral tertolak menjauh, sedangkan muatan-muatan positif mendekati benda yang menginduksi.
Benda netral didekati benda bermuatan positif, maka muatan-muatan positif benda netral tertolak menjauh, sedangkan muatan-muatan negatif mendekati benda yang menginduksi.

F.      Elektroskop
Elektroskop adalah alat yang dapat digunakan untuk mengetahui ada tidaknya muatan listrik pada suatu benda.
Prinsip kerja elektroskop berdasarkan induksi listrik, yaitu jika sebuah benda bermuatan listrik disentuhkan kepala elektroskop maka muatan yang sejenis dengan benda bermuatan listrik tadi akan ke daun elektroskop. Akibatnya kedua daun elektroskop akan bermuatan sejenis sehingga tolak menolak(daun elektroskop membuka)

G.     Medan Listrik
Medan listrik adalah daerah di sekitar benda  bermuatan listrik yang masih dipengaruhi oleh
gaya listrik. Medan listrik digambarkan dengan garis-garis gaya listrik.
Sifat-sifat garis gaya listrik
  1. Garis gaya listrik berasal dari muatan positif menuju muatan negatif
  2. Garis gaya listrik tidak pernah berpotongan
  3. Semakin rapat garis gaya listrik,  semakin kuat medan listriknya

Untuk menghitung kuat medan listrik digunakan persamaan :

E    = Kuat medan listrik (N/C)
F    = Gaya coulomb (N)
Q    = muatan listrik (C)

LISTRIK STATIS

Konsep Dasar Listrik Statis
Listrik statis (electrostatic) membahas muatan listrik yang berada dalam keadaan diam (statis). Listrik statis dapat menjelaskan bagaimana sebuah penggaris yang telah digosok-gosokkan ke rambut dapat menarik potongan-potongan kecil kertas. Gejala tarik menarik antara dua buah benda seperti penggaris plastik dan potongan kecil kertas dapat dijelaskan menggunakan konsep muatan listrik.
Berdasarkan konsep muatan listrik, ada dua macam muatan listrik, yaitu muatan positif dan muatan negatif. Muatan listrik timbul karena adanya elektron yang dapat berpindah dari satu benda ke benda yang lain. Benda yang kekurangan elektron dikatakan bermuatan positif, sedangkan benda yang kelebihan elektron dikatakan bermuatan negatif. Elektron merupakan muatan dasar yang menentukan sifat listrik suatu benda.
Dua buah benda yang memiliki muatan sejenis akan saling tolak menolak ketika didekatkan satu sama lain. Adapun dua buah benda dengan muatan yang berbeda (tidak sejenis) akan saling tarik menarik saat didekatkan satu sama lain. Tarik menarik atau tolak menolak antara dua buah benda bermuatan listrik adalah bentuk dari gaya listrik yang dikenal juga sebagai gaya coulomb.
Gaya Coulomb
Gaya coulomb atau gaya listrik yang timbul antara benda-benda yang bermuatan listrik dipengaruhi oleh dua faktor, yaitu sebanding besar muatan listrik dari tiap-tiap benda dan berbanding terbalik dengan kuadrat jarak antara benda-benda bermuatan listrik tersebut.
gaya coulomb antara dua benda bermuatan listrik
gaya coulomb antara dua benda bermuatan listrik
Jika benda A memiliki muatan q1 dan benda B memiliki muatan q2 dan benda A dan benda B berjarak r satu sama lain, gaya listrik yang timbul di antara kedua muatan tersebut dapat dituliskan sebagai berikut
listrik01
Dimana
F adalah gaya listrik atau gaya coulomb dalam satuan newton k adalah konstanta kesebandingan yang besarnya 9 x 109 N m2 C–2 muatan q dihitung dalam satuan coulomb (C)
konstanta k juga dapat ditulis dalam bentuk
listrik02
dengan ε0 adalah permitivitas ruang hampa yang besarnya 8,85 x 10–12 C2 N–1 m–2
Gaya listrik merupakan besaran vektor sehingga operasi penjumlahan antara dua gaya atau lebih harus menggunakan konsep vektor, yaitu sesuai dengan arah dari masing-masing gaya. Secara umum, penjumlahan vektor atau resultan dari dua gaya listrik F1 dan F2 adalah sebagai berikut.
  1. untuk dua gaya yang searah maka resultan gaya sama dengan penjumlahan dari kedua gaya tersebut. Adapun, untuk dua gaya yang saling berlawanan, resultan gaya sama dengan selisih dari kedua gaya
(gambar)
R = F1 + F2 dan R = F1F2
2. untuk dua gaya yang saling tegak lurus, besar resultan gayanya adalah
listrik03 (gambar)
3 untuk dua gaya yang membentuk sudut θ satu sama lain, resultan gayanya dituliskan sebagai berikut
listrik04
(gambar)
Untuk penjumlahan lebih dari dua gaya, perhitungannya dapat menggunakan metode analitis (lihat pembahasan tentang analisis vektor).
Medan Listrik
Sebuah muatan listrik dikatakan memiliki medan listrik di sekitarnya. Medan listrik adalah daerah di sekitar benda bermuatan listrik yang masih mengalami gaya listrik. Jika muatan lain berada di dalam medan listrik dari sebuah benda bermuatan listrik, muatan tersebut akan mengalami gaya listrik berupa gaya tarik atau gaya tolak.
Arah medan listrik dari suatu benda bermuatan listrik dapat digambarkan menggunakan garis-garis gaya listrik. Sebuah muatan positif memiliki garis gaya listrik dengan arah keluar dari muatan tersebut. Adapun, sebuah muatan negatif memiliki garis gaya listrik dengan arah masuk ke muatan tersebut.
Gambar
Besar medan listrik dari sebuah benda bermuatan listrik dinamakan kuat medan listrik. Jika sebuah muatan uji q’ diletakkan di dalam medan listrik dari sebuah benda bermuatan, kuat medan listrik E benda tersebut adalah besar gaya listrik F yang timbul di antara keduanya dibagi besar muatan uji. Jadi, dituliskan
listrik052dan F = E q’
Adapun kuat medan listrik dari sebuah benda bermuatan listrik q di suatu titik yang berjarak r dari benda tersebut dapat dituliskan sebagai berikut
listrik062Di sini kuat medan listrik dituliskan dalam satuan N/C.
Kuat medan listrik juga merupakan besaran vektor karena memiliki arah, maka penjumlahan antara dua medan listrik atau lebih harus menggunakan penjumlahan vektor. Arah medan listrik dari sebuah muatan positif di suatu titik adalah keluar atau meninggalkan muatan tersebut. Adapun, arah medan listrik dari sebuah muatan negatif di suatu titik adalah masuk atau menuju ke muatan tersebut.
Gambar
Dua plat sejajar yang bermuatan listrik dapat menyimpan energi listrik karena medan listrik timbul di antara dua plat tersebut. Kuat medan listrik di dalam dua plat sejajar yang bermuatan listrik adalah
listrik071Dimana
σ adalah rapat muatan dari plat yang memiliki satuan C/m2
ε0 adalah permitivitas ruang hampa
(gambar) (gambar)
Kita juga dapat menghitung kuat medan listrik dari sebuah bola konduktor berongga yang bermuatan listrik, yaitu sebagai berikut.
Di dalam bola (r < R), E = 0
Di kulit atau di luar rongga (r > R),
listrik081Energi Potensial Listrik
Dua buah benda bermuatan listrik yang terletak berdekatan akan mengalami gaya listrik di antara keduanya. Suatu usaha diperlukan untuk memindahkan (atau menggeser) salah satu muatan dari posisinya semula. Karena usaha merupakan perubahan energi, maka besar usaha yang diperlukan sama dengan besar energi yang dikeluarkan. energi dari muatan listrik disebut energi potensial listrik. Besar usaha (W) atau perubahan energi potensial listrik dari sebuah muatan uji q’ yang dipindahkan dari posisi r1 ke posisi r2 adalah
listrik09(gambar)
Dengan demikian, usaha atau energi potensial untuk memindahkan sebuah muatan uji q’ yang berjarak r dari sebuah muatan lain q ke jarak tak berhingga dapat dituliskan sebagai berikut
listrik10Dimana tanda minus berarti usaha yang dilakukan selalu melawan gaya tarik yang ada (biasanya usaha yang dilakukan adalah usaha untuk melawan gaya tarik antara dua muatan).
Potensial Listrik
Suatu muatan uji hanya dapat berpindah dari satu posisi ke posisi lain yang memiliki perbedaan potensial listrik sebagaimana benda jatuh dari tempat yang memiliki perbedaan ketinggian. Besaran yang menyatakan perbedaan potensial listrik adalah beda potensial. Beda potensial dari sebuah muatan uji q’ yang dipindahkan ke jarak tak berhingga dengan usaha W adalah
listrik11Dimana V adalah potensial listrik dengan satuan volt (V).
Beda potensial dari suatu muatan listrik di suatu titik di sekitar muatan tersebut dinyatakan sebagai potensial mutlak atau biasa disebut potensial listrik saja. Potensial listrik dari suatu muatan listrik q di suatu titik berjarak r dari muatan tersebut dapat dinyatakan sebagai berikut
listrik121Dari persamaan di atas tampak bahwa potensial listrik dapat dinyatakan dalam bentuk kuat medan listrik, yaitu
V = E r
Gambar
Berbeda dengan gaya listrik dan kuat medan listrik, potensial listrik merupakan besaran skalar yang tidak memiliki arah. Potensial listrik yang ditimbulkan oleh beberapa muatan sumber dihitung menggunakan penjumlahan aljabar. Untuk n muatan, potensial listriknya dituliskan sebagai berikut.
listrik13Catatan: tanda (+) dan (–) dari muatan perlu diperhitungkan dalam perhitungan potensial listrik.
